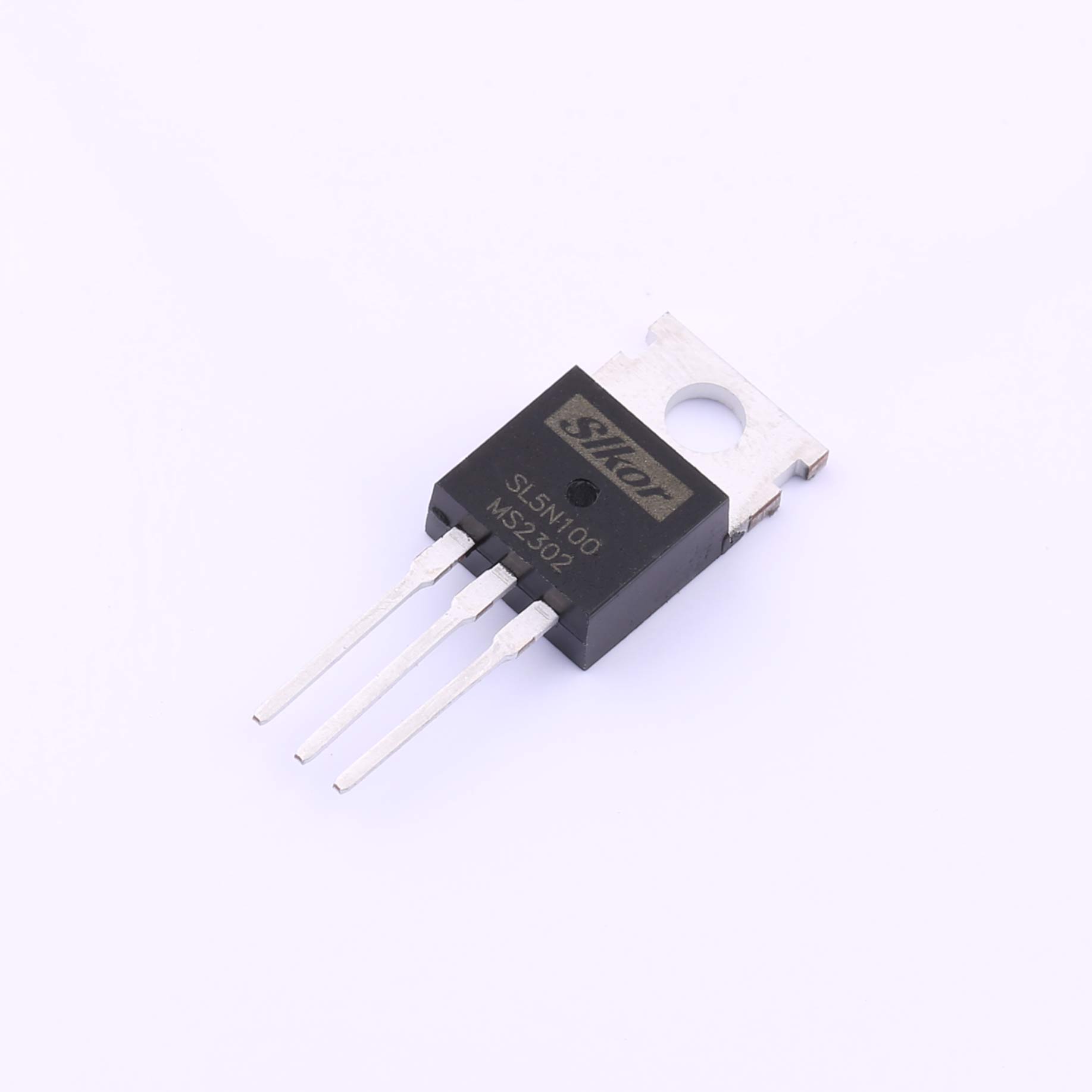

產品名稱：MOS管SL5N100

生產商：薩科微Slkor

產品類型：N溝道

電性能參數：

漏源電壓（Vdss）： 1000V

連續漏極電流（Id）： 5A

功率（Pd）： 60W

導通電阻（RDS(on)@Vgs, Id）： 4.2Ω

閾值電壓（Vgs(th)@Id）： 3.5V @ 100μA

封裝規格：

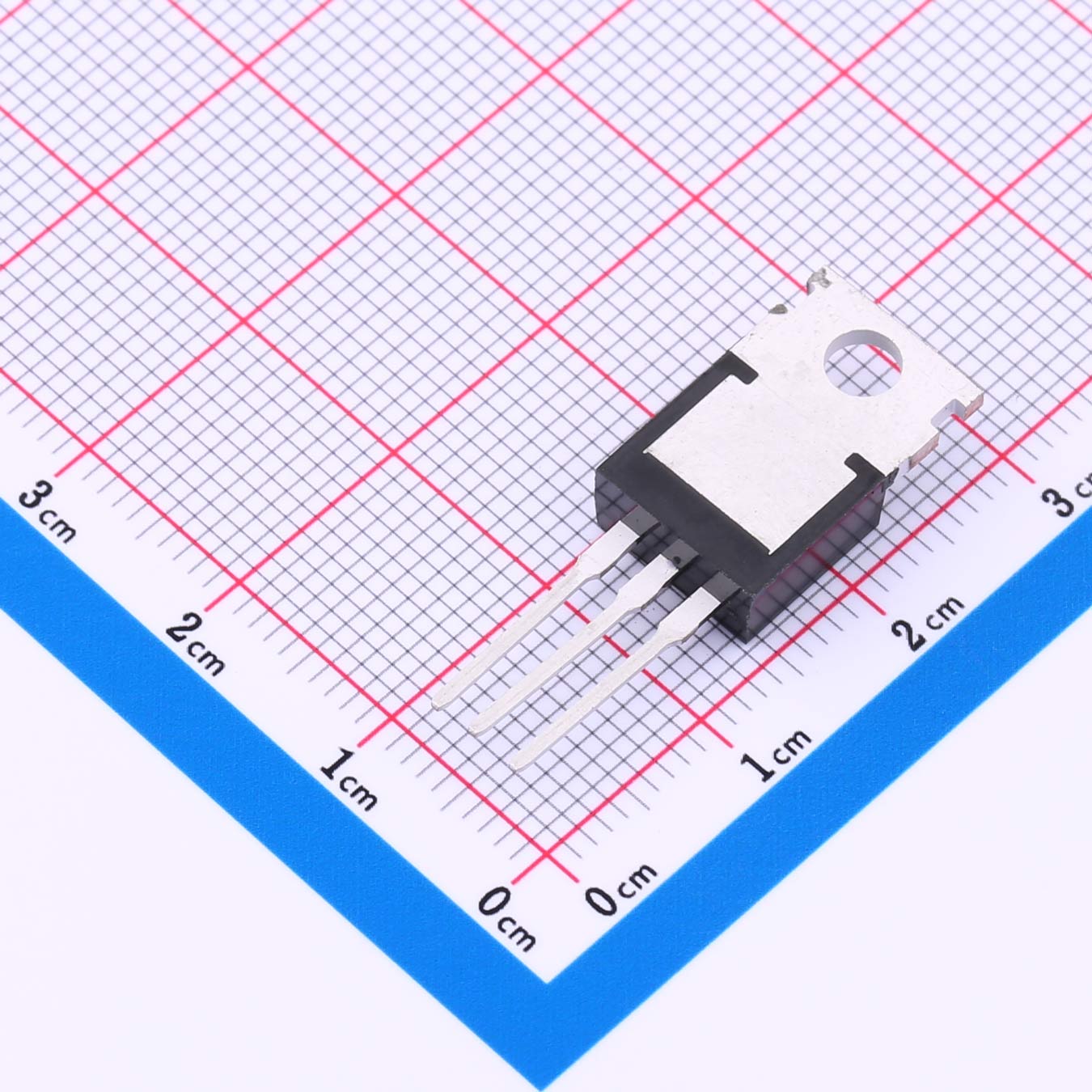

封裝類型： TO-220

產品特性與應用：

MOS管SL5N100是一款高電壓N溝道MOS場效應管，由薩科微Slkor公司生產。其高電壓和適中功率特性使其適用于高電壓、中功率的電子應用。

主要特性：

超高電壓承受能力： 漏源電壓（Vdss）為1000V，適用于高電壓電路設計。

適中的電流承受能力： 連續漏極電流（Id）為5A，適用于中功率應用場景。

適中功率： 可以承受60W的功率，適用于適中功率負載。

相對低的導通電阻： 在標準工況下，導通電阻為4.2Ω，有助于降低功耗和提高效率。

相對高的閾值電壓： 閾值電壓（Vgs(th)@Id）為3.5V @ 100μA，確保穩定的電路控制。

封裝優勢：

TO-220封裝提供了良好的散熱性能，適用于各種中功率電路設計。其引腳設計使得它易于安裝在散熱器上，有效降低工作溫度。

應用領域：

MOS管SL5N100廣泛應用于高電壓、適中功率的電子應用，包括但不限于：

電源開關： 適用于高電壓電源開關電路。

電源逆變器： 用于高電壓電源逆變器的輸出控制。

高壓穩定器： 用于高電壓穩定器電路設計。

安全與可靠性：

MOS管SL5N100經過嚴格的質量控制和測試，確保在各種工作條件下穩定可靠。請按照產品規格書和應用注意事項正確使用。

散熱設計建議：

由于高電壓和適中功率特性，建議在設計中考慮有效的散熱措施，以確保MOS管工作在合適的溫度范圍內。

總結：

MOS管SL5N100以其超高電壓、適中功率的特性和TO-220封裝，為高電壓中功率的電子系統提供了可靠的解決方案。在需要高電壓承受能力和適中功率特性的場景下，SL5N100是一個值得考慮的選擇。
