PCBA元器件間距的DFA可焊性設計

發布時間:2023-03-03作者來源:薩科微瀏覽:1739


SMT貼片加工逐步往高密度、細間距的設計發展,元器件的最小間距設計需考慮smt廠家的經驗程度和工藝是否完善。元器件最小間距的設計除了保證smt焊盤間不易短接的安全間距外,還應考慮元器件的可維護性。

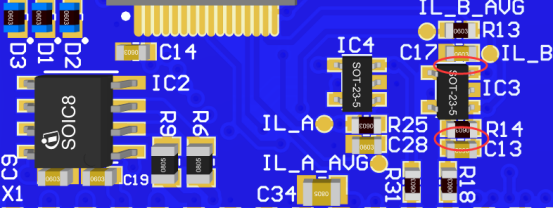

元器件布局為什么要保證安全間距?


1


安全距離跟鋼網擴口有關,鋼網開孔過大、鋼網厚度過大、鋼網張力不夠鋼網變形,都會存在焊接偏位,導致元器件連錫短路。


2


工作中的操作空間需要,比如手焊、選擇焊、工裝、返修、檢查、測試、組裝等的操作空間的距離要求。


3


可組裝設計元器件間距不橋連的需要,如片式元器件與片式元器件的間距。需要注意的是,片式元器件之間的間隔大小與焊盤設計有關,如果焊盤不伸出元器件封裝體,則焊膏會沿元器件端焊接面向上爬,元器件越薄越容易橋連短路。


4

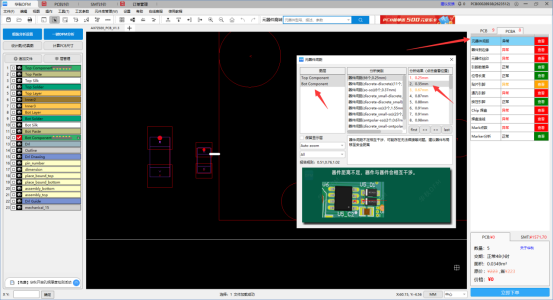

元器件之間的間距安全值并不是[敏感詞],因制造設備不一樣,組裝的制成能力有差別,安全值可定義,嚴重性、可能性、安全性。在DFM軟件里面用紅、黃、綠來表示檢測參數的安全等級。


圖片


元器件布局不合理的缺陷

圖片

元器件在PCB上的正確安裝布局是降低焊接缺陷的極重要一環。元器件布局時,應盡量遠離撓度很大的區域和高應力區,分布應盡可能均勻,特別是對熱容量較大的元器件,應盡量避免采用過大尺寸的PCB,以防止翹曲。布局設計不良將直接影響PCBA的可組裝性和可靠性。


圖片


01

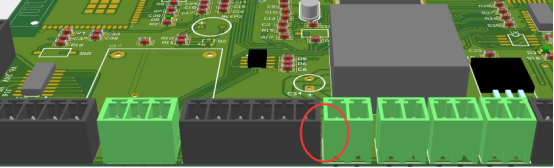

連接器太近

連接器一般都是比較高的元器件,在布局時間距靠的太近,組裝后挨在一起間距太小,不具備可返修性。

圖片

02

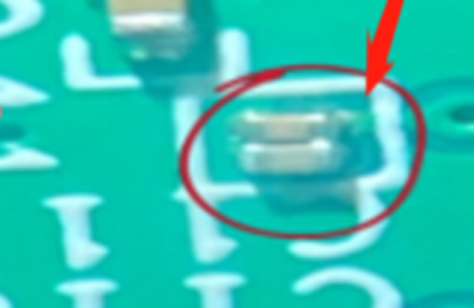

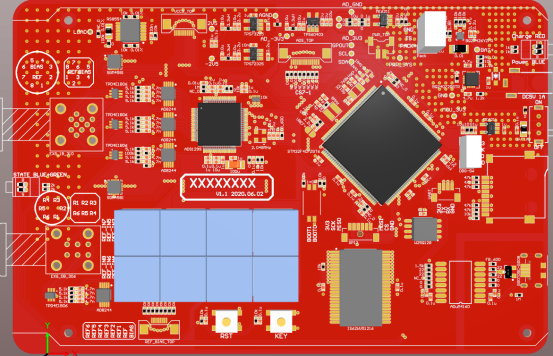

不同器件的距離

SMT時因器件間距小易發生橋接現象,不同器件橋連多發生于0.5mm及以下的間距。因其間距較小,故鋼網模板設計不當或印刷稍有疏漏就極易產生橋連。元器件間距太小,存在短路風險。


圖片

03

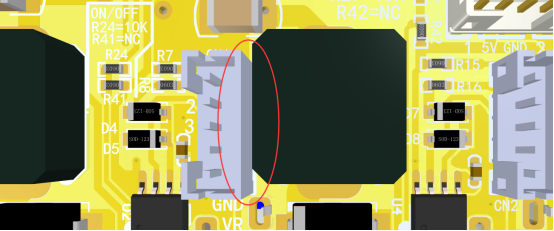

兩個大器件組裝的影響

元器件厚度較大的兩個元器件緊密排在一起,會造成貼片機貼裝第二個元器件時碰到前面已貼的元器件,機器會檢測到危險,造成機器自動斷電。

圖片

04

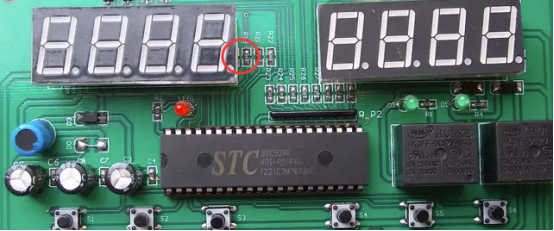

大器件下的小器件

大型元器件下面放置小型元器件,會造成無法返修。例如數碼管底下有電阻,會給返修造成困難,返修時必須先拆數碼管才能維修,還有可能造成數碼管損壞。


圖片

元器件距離太近短路的真實案例


物料距離太近導致短路

問題描述:某產品在SMT貼片生產時發現電容C117,C118物料距離<0.25mm,SMT貼片生產有連錫短路的現象。

問題影響:造成產品短路,影響產品功能;如果要改善需要進行改板,將電容的間距加大。影響產品開發周期。

問題延伸:間距太近會造成明顯的連錫短路,如果間距不是特別近連錫短路不明顯,存在安全隱患,產品在用戶使用時出現短路問題,造成的損失那是不可下想象的。


圖片


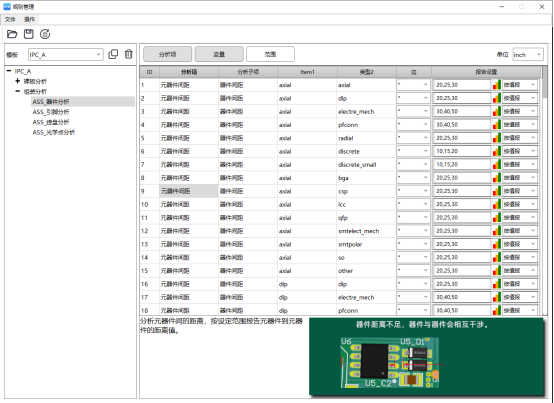

華秋DFM組裝分析檢測器件間距




華秋DFM為用戶提前檢測元器件布局的安全間距,避免存在可組裝性問題。華秋DFM的組裝分析功能,元器件間距的檢測項,對于不同的器件有不同的檢測規則,基本能夠滿足大部分SMT組裝生產的間距需求。


圖片

設計完成后使用華秋DFM軟件分析,可為用戶避免設計的產品在組裝時出現可焊性異常,耽誤生產周期,浪費開發成本。
