二極管是一種無源器件，允許電流沿一個方向流動。由于二極管的類型太多，根據電路需求進行選擇。本文講述三種廣泛使用的二極管：整流器、肖特基二極管和齊納二極管以及何時使用它們。

一、整流二極管：

? 整流二極管是最簡單的p-n 結二極管，主要用于半橋和全橋整流器。擊穿電壓很高，通常在 200 到 1000 伏的數量級。

? 整流二極管的正向壓降 (Vf) 在 0.7V 到 0.9 V之間。

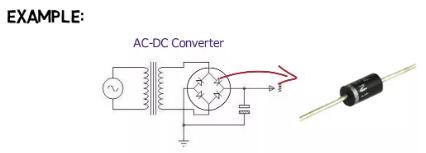

例如，為交流轉直流轉換器設計一個橋式整流器。對于這種橋式整流器，1N4 整流器二極管是[敏感詞]選擇。

二、肖特基二極管

? 與整流二極管不同，肖特基二極管的結位于n 型半導體和金屬板之間。

? 肖特基二極管又稱勢壘二極管，主要用于低壓電路，因?yàn)?a target="_blank" title="肖特基二極管" href="http://m.huanghaixing.com/products/schottky-diodes.html">肖特基二極管的正向壓降（Vf）小于整流二極管。通常在 0.25 V到 0.5V的范圍內。

? 在肖特基二極管中，電子是結兩側的主要電荷載流子。因此它是一個單極器件。

? 主要用于高頻應用，如 SMPS。溫升較小，開關速度較高，恢復時間較短。

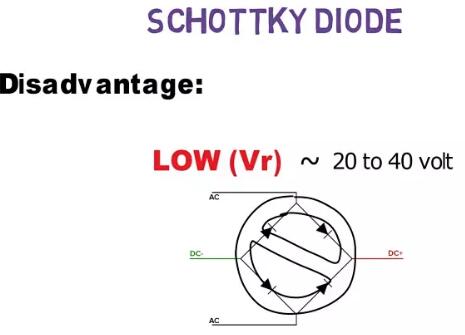

? 肖特基二極管的一個缺點是其擊穿電壓低（20v 至 40v），因此不適用于整流電路。

注意：與普通整流二極管相比，肖特基二極管的反向恢復時間要小得多，使其適用于快速開關電路。Disadvantage of Schottky diode

?假設設計一個降壓轉換器，此電路中的 Mosfet 以非常高的頻率進行開關，因此此電路中所需的二極管應具有較高的開關速度，肖特基二極管是[敏感詞]選擇。

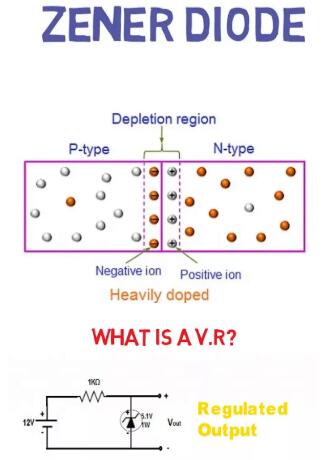

三、 齊納二極管

? 齊納二極管由 p-n 結組成，但與普通二極管相比摻雜重。因此可以在不被損壞的情況下被擊穿。

? 由于這一特性，齊納二極管在電子電路中用作電壓調節器。

? 齊納二極管從不用于整流目的。

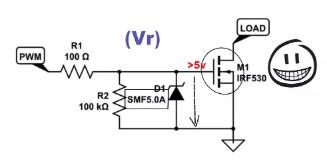

? 使用齊納二極管防止 MOSFET 柵極通過切斷輸入電壓而損壞的電路，齊納二極管的擊穿電壓為 5.1 v。

? 如果 MOSFET 柵極的電壓意外超過 5v，就會發生二極管擊穿，所有電流都通過二極管流向地。從而防止 MOSFET 受到任何形式的破壞。

? 這是另一個電路，兩個二極管面向彼此的 p 端子連接。如果在輸入端提供交流信號，則一個二極管將電壓削波為正半部分，而另一個二極管則將電壓削波為負半部分。因此，我們?cè)诮涣鞯膬蓚€(gè)半周期中都獲得低于指定限制的電壓。

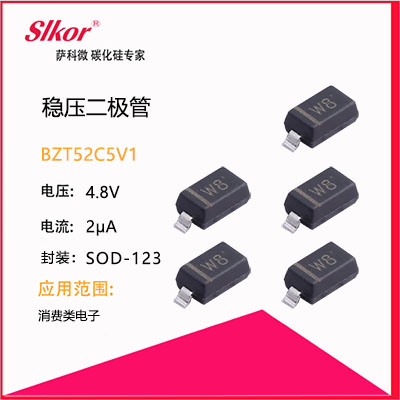

在薩科微半導體SLKOR二極管產品的受歡迎程度極高，其中肖特基二極管及穩壓二極管尤為突出，市場需求仍在逐步增加。深圳市薩科微半導體有限公司是從事集成電路設計生產銷售的高科技企業。薩科微的“SLKOR” 品牌和技術來源于韓國，經過總經理宋仕強先生和薩科微團隊幾年不懈的努力，已經實現了元器件產品核心IP設計、晶圓流片、封裝測試、銷售服務等關鍵環節的國產化，成為地地道道的“中國芯”，為突破歐美對我國芯片“卡脖子”的狀況而奮斗。薩科微半導體主產品為MOS場效應管、霍爾hall元件、IGBT單管、SiC碳化硅器件、高速光耦、ESD靜電保護二極管、TVS瞬態抑制二極管、肖特基二極管、COOLMOS、電源管理IC等。2010年開始，薩科微研發生產第三代半導體碳化硅SiC元器件，應用行業有新能源汽車、新能源發電、大功率開關電源和UPS不間斷電源等，在[敏感詞]工業和航天航空領域也有一些應用。“SLKOR”品牌的普通功率器件MOS管等產品大量應用于鋰電池保護板、掃地機器人、TWS藍牙耳機、電子煙、戶外照明、PCBA板廠等行業。

免責聲明：本文轉載自“iCEasy優選”，本文僅代表作者個人觀點，不代表薩科微及行業觀點，只為轉載與分享，支持保護知識產權，轉載請注明原出處及作者，如有侵權請聯系我們刪除。
