模擬輸入信號的保護電路問題

發布時間：2022-11-28作者來源：薩科微瀏覽：1929


   本文介紹了四種模擬輸入信號的保護電路的實現方法。
    近由于工作的需要，涉及到了模擬輸入信號的保護電路問題。結合以往的工作實踐以及網絡文獻資料的查找?，F(xiàn)在就保護電路作一簡單的說明。

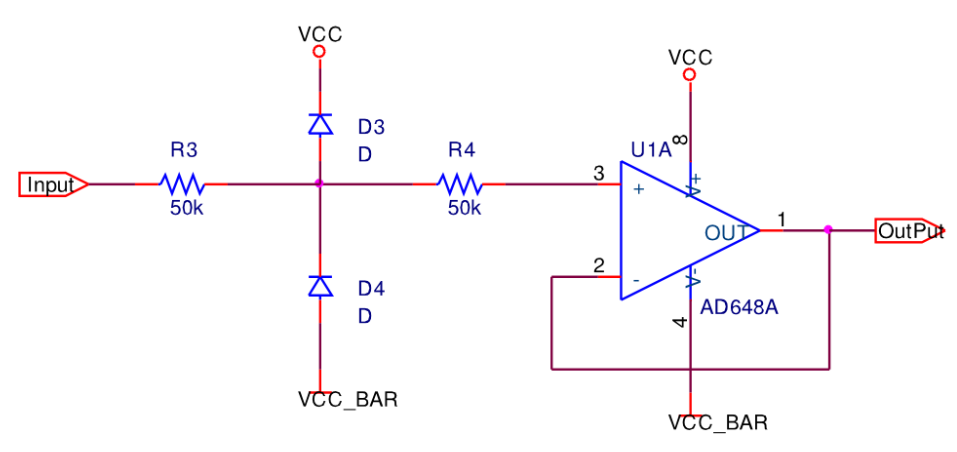

電源鉗位保護
圖片
    上述電路存在可靠性的問題。如果輸入電壓過高，比如超過了運放的工作電壓。那么就有可能造成運放的損壞。所以將上述的電路需要改進。

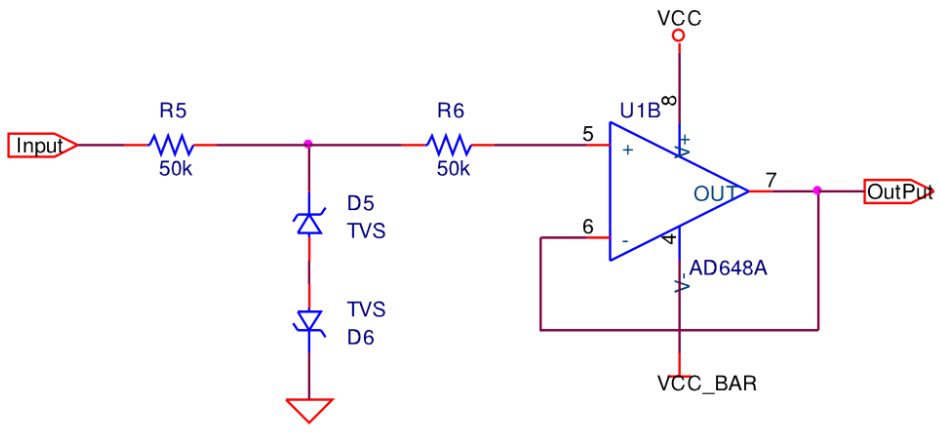

TVS管保護方法
    圖片
    這個電路有效的改變了輸入電壓過高的情況下，也不會損壞運放。從而提高了硬件電路的可靠性。
    但是上面的兩個電路都存在漏電流很大的問題。這對于輸入阻抗很高的比如1M 甚至100M 的信號來講是完全不允許的。

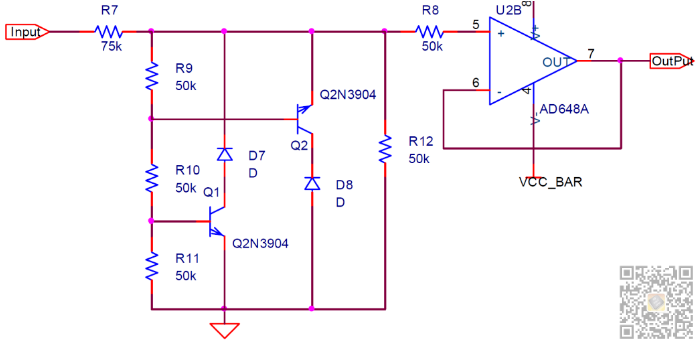

三極管保護方法
    圖片
    該電路也沒有很好的解決漏電流的問題。但是提供了一種解決問題的思路。

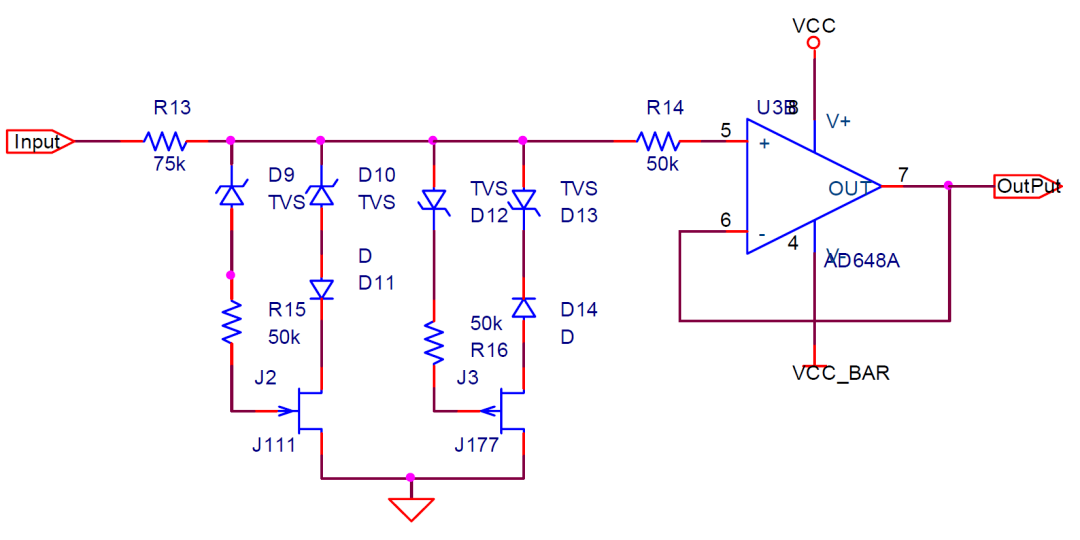

JFET保護方法
圖片
    上面的電路能夠很好的解決漏電流問題，從而提高調理電路的輸入阻抗。同時還能夠有效地保護運放，不被損壞。
    該電路能夠滿足輸入阻抗達到 500M 歐姆。
    該電路能夠滿足輸入電壓達到 220VAC 不損壞電路。
