氮化鎵充電器的快速崛起讓消費者不再滿足低功率的快充，而消費者的迫切需求也促使各家廠商不斷追逐更高功率的快充方案，目前公認的120W左右的快充算是屬于消費電子行業[敏感詞]梯隊，因此本期硬核拆評將拆解一款小米的120W氮化鎵快充，看看高功率的氮化鎵快充方案有何不同？

拆解全程 圖文呈現

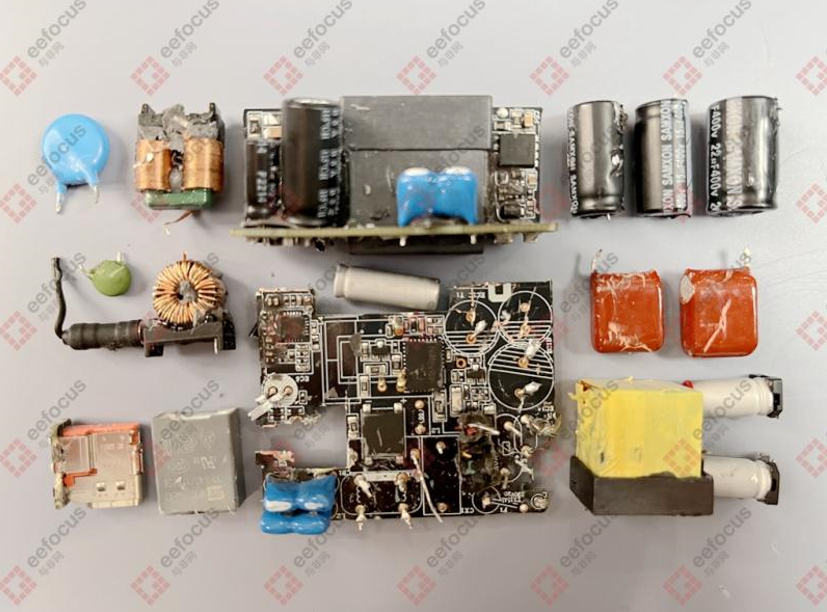

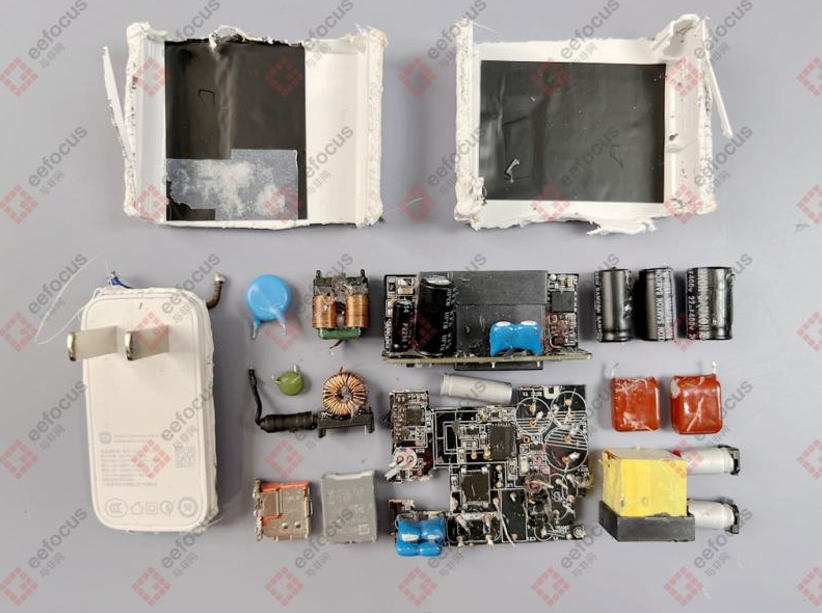

小米120W氮化鎵充電器外觀采用固定插腳設計，只有一個USB Type-C輸出接口。通過暴力拆解后的全家福如下圖所示，支離破碎，其中充電器內部PCBA模塊上灌注的導熱膠已經清理完畢。

首先可以看到外殼內部有專門的石墨導熱貼，有利于充電器的快速散熱；其次，內部PCBA板布局非常緊湊，器件密密麻麻，采用的了PFC+準諧振反激式的電源架構，來具體看下涉及到了哪些廠商的器件。

從輸入端開始，有壓敏電阻，用于輸入過壓保護；有輸入端保險絲，采用熱縮管包裹絕緣；有NTC浪涌抑制電阻，用于減小接入電源的浪涌電流。有高壓電解電容、安規電容、薄膜電容、雙絕緣Y電容、輸出濾波的固態電容、PFC電感、平面變壓器等基礎器件。

其中這些基礎元器件中最有意思的是平面變壓器的應用，不同于傳統變壓器，平面變壓器是直接設計在PCB小板上，并且貫通這個主板，好處就是非常節省PCB空間。

除了基礎器件外，板子上的國產芯片也不少。

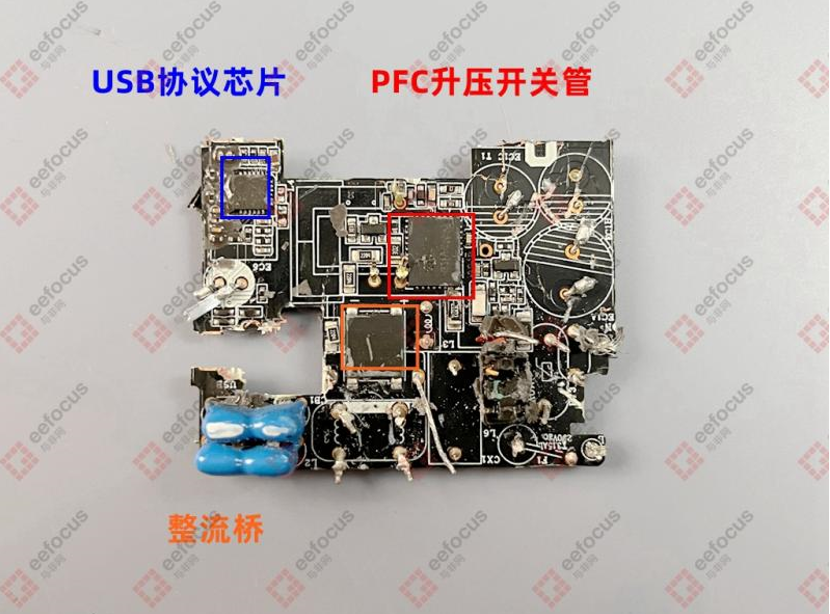

兩顆同型號的整流橋用于均攤散熱；

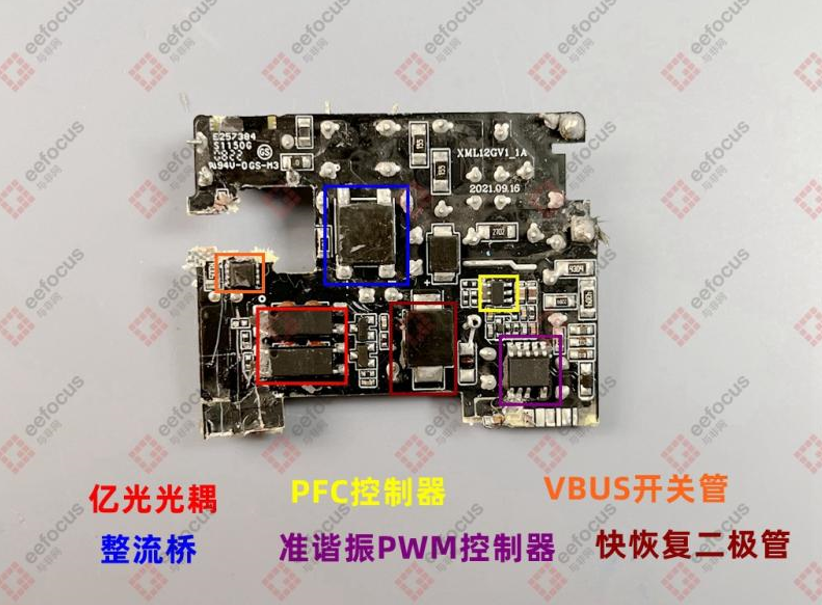

矽力杰PFC控制器（SY5072B），運行在臨界模式，采用恒定導通時間運行，內置的升壓轉換器采用準諧振開關以獲得高效率及優化EMI性能；

納微半導體PFC升壓開關管（NV6134），集成度非常高，不僅集成了功率芯片，還包括了保護電路，驅動電路和邏輯電路，散熱溫控以及轉化效率都非常好；

用于PFC整流的快速恢復二極管（ES5JCR）；

初級側的反激準諧振PWM控制器是安森美的 NCP1342，支持寬范圍Vcc供電、支持外接熱敏電阻進行過熱保護和多重完善的保護功能。旁邊有一顆熱敏電阻，用于檢測充電器溫度，進行過熱保護。

兩顆EL億光光耦，用于輸出電壓反饋及調節。

英集芯USB PD協議芯片（IP2729），內置集成了USB PD、QC3.0快充以及小米120W秒充協議，功能十分強大。不過這個[敏感詞]的120W功率輸出只能基于小米私有協議，也就是說，其它的手機或者設備在使用USP PD快充協議下[敏感詞]功率只有65W。

威兆半導體的輸出VBUS開關管（VS3698AE），NMOS，耐壓30V，導阻3mΩ。

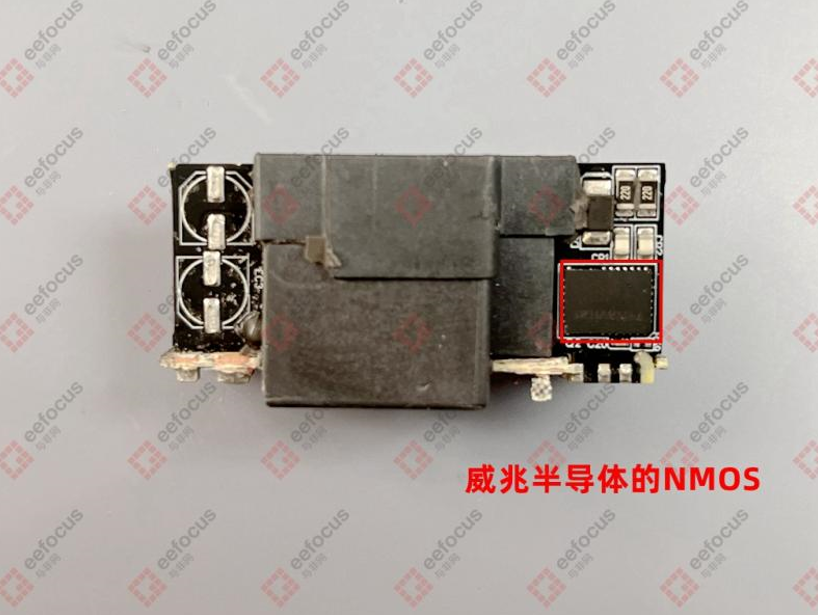

然后再來看平面變壓器小板上的一些元器件。

一顆納微半導體的氮化鎵開關管（NV6134）；

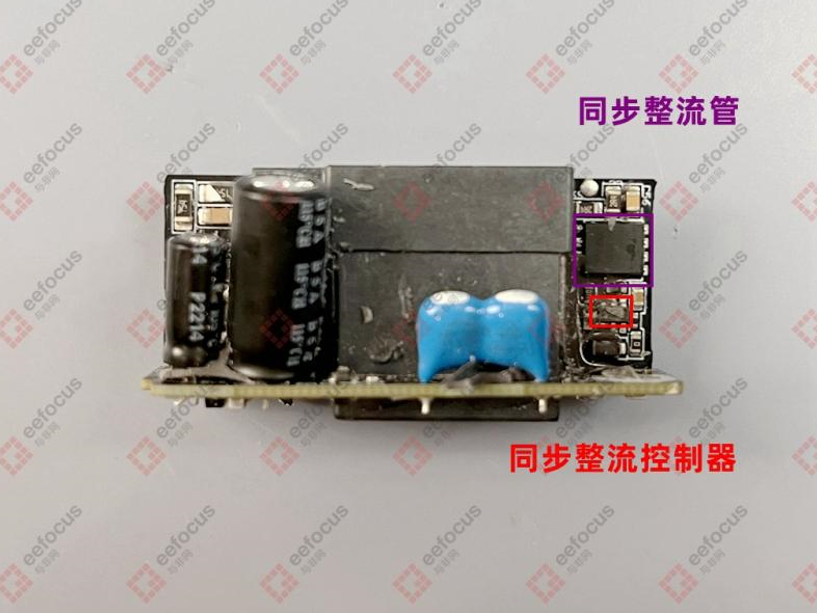

MPS的同步整流控制器（MP6908A），[敏感詞]工作頻率600KHz，支持DCM，CCM和QR以及ACF工作模式，支持標準電壓和邏輯電壓驅動的同步整流管。同步整流管同樣是威兆半導體的NMOS（VSP003N10H） ，支持10V邏輯電壓驅動，耐壓100V，導阻3.8mΩ。看來國產的功率器件在消費品上很突出。

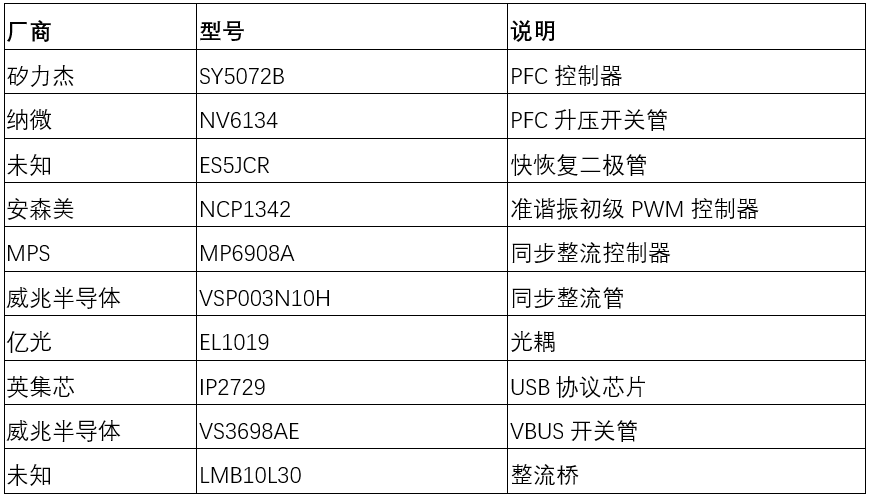

關于小米120W氮化鎵充電器的BOM大致如下，有需要的可以參考。

小結

拆解完小米的120W氮化鎵充電器，整體而言，結構設計緊湊，得益于對于平面變壓器的應用，內部元器件排布非常密集，空間利用率高，除了兩顆納微半導體的氮化鎵功率芯片以及MPS的同步整流控制器，其它像協議芯片，MOS管等都用了國產芯片來實現，看來在消費電子領域，國產器件的平替沒什么問題。
