電源芯片的EN引腳應該如何設計？

發布時間：2023-02-16作者來源：薩科微瀏覽：2776

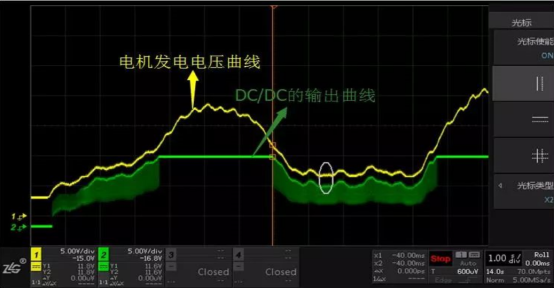

電機控制板的24V電源在給電機供電的同時也通過DCDC輸出12V給其他電路供電。在沒有電池時，電機發電為控制板供電，而電機的轉動并非是勻速的，產生了波動較大的電壓，如下圖1所示，[敏感詞]線為電機反向發電電壓，綠色則為MP2451輸出的電壓。

圖1 電機發電曲線和DCDC的輸出曲線

由上圖可以看出，電機的發電電壓VIN大概在6.2V時候就使能了DCDC，遠小于設定的12V輸出電壓，使得DCDC內部的MOS管由于EN的作用一直在快速的導通和關閉，形成了一個噪聲包絡隨著輸入波動的輸出電壓，當電機的發電電壓大于12V時，DC/DC才輸出了穩定的12V電壓。

這時候如果使DCDC在電機輸出電壓穩定的時候，使能EN引腳，那么輸出波形就會平穩，如下圖所示。

圖2 EN使能輸出曲線

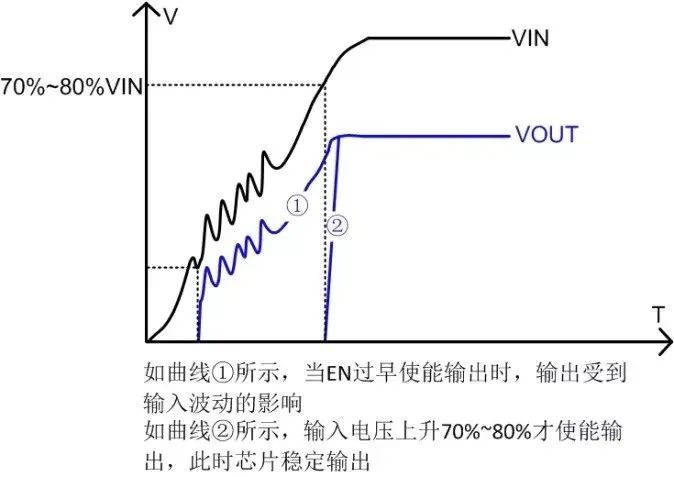

如曲線①所示，輸入電壓較低時就達到了VEN的使能閾值，使能芯片輸出，此時輸出受到輸入波動的影響且上電緩慢，影響了后級電路的工作穩定性；
如曲線②所示，輸入電壓VIN上升到70%~80%的時候，VEN才到達使能閾值，此時芯片輸出摒除了輸入電源的不穩定階段，上電迅速，輸出平穩，減小了輸入電壓波動的影響；
同時預留了20%~30%的余量避免了輸入電源波動導致輸出關閉的問題。

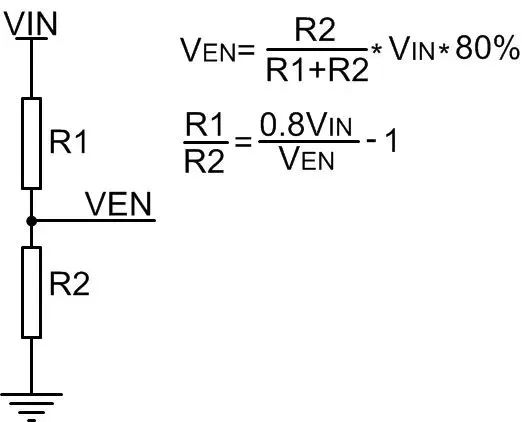

由此可知將電源芯片的EN閾值電壓通過分壓網絡設定在70%~80%×VIN是較為合理的，EN閾值可以通過芯片手冊查得。如下圖3所示，根據已知的EN閾值和輸入電壓即可求得合適的分壓電阻比例。

圖3 根據已知的EN閾值分配網絡電阻

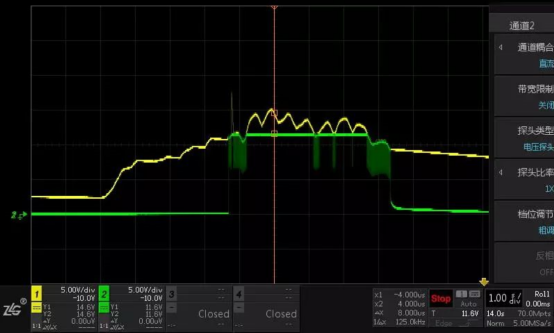

圖4是調整后的輸出波形，輸出的電壓波動得到了明顯的改善。

圖4 調整分壓電阻后的電壓波形

因此通過對EN的控制，可以實現相應的功能，包括合理設置EN的靜態工作點，既可以避免在電源電壓不穩定階段開啟芯片電源供電，又能避免在正常工作時，電源電壓波動引起系統意外掉電。

此外，在EN端加上適當?shù)目刂齐娐?，可以放大EN的滯回電壓。滯回電壓就是內部通過一個滯回比較器使得EN啟動電壓和關斷電壓不是一個電壓值，如啟動電壓VIH=2.5V，關斷電壓1.8V。這一點對于電池供電的系統，在電池接近耗盡的時候，可以避免電路循環重復上下電。
